부자재

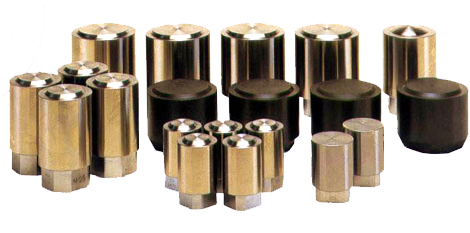

플런저팁
특징
- 써메트 Tip
- 내마모성
- 내식성
- 표면 경도 HRC 42-46
- 슈퍼 피니싱 작업
- SKD-61종 Tip
- 주물 Tip
- 저렴한 단가
- 표면경도 HRC 38~43
- SLEEVE 수명이 길어진다.
적용기계
- 도요, 도시바, 태성, 만주, 우베, 가와구찌, 지타이, 후세 등에 적용.
도면
사양
| NO |
규격 |
NO |
규격 |
NO |
규격 |
| 1 |
Φ40X70(8산) |
21 |
Φ70X110(4P) |
41 |
Φ100X110(45X15) |
| 2 |
Φ45X80(35X12) |
22 |
Φ70X110(45X15) |
42 |
Φ100X140(45X22) |
| 3 |
Φ45X80(10) |
23 |
Φ70X140(45X22) |
43 |
Φ110X140(45X22) |
| 4 |
Φ50X80(10) |
24 |
Φ75X110(35X12) |
44 |
Φ110X160(70X3P) |
| 5 |
Φ50X80(35X12) |
25 |
Φ75X110(45X15) |
45 |
Φ115X140(45X22) |
| 6 |
Φ50X90(35X12) |
26 |
Φ75X140(45X22) |
46 |
Φ120X140(45X22) |
| 7 |
Φ50X90(2P) |
27 |
Φ80X110(35X12) |
47 |
Φ120X160(70X3P) |
| 8 |
Φ55X90(35X12) |
28 |
Φ80X110(10) |
48 |
Φ130X160(70X3P) |
| 9 |
Φ58X90(35X12) |
29 |
Φ80X110(4P) |
49 |
Φ140X160(70X3P) |
| 10 |
Φ60X90(35X12) |
30 |
Φ80X110(45X15) |
50 |
Φ150X160(70X3P) |
| 11 |
Φ60X90(2P) |
31 |
Φ80X140(45X22) |
51 |
Φ170X170(80X3P) |
| 12 |
Φ60X90(2P) |
32 |
Φ85X110(45X15) |
52 |
Φ200X170(80X3P) |
| 13 |
Φ60X110(2P) |
33 |
Φ85X140(45X22) |
|
|
| 14 |
Φ60X110(35X12) |
34 |
Φ90X110(35X12) |
|
|
| 15 |
Φ65X90(35X12) |
35 |
Φ90X110(10) |
|
|
| 16 |
Φ65X90(2P) |
36 |
Φ90X110(4P) |
|
|
| 17 |
Φ70X90(35X12) |
37 |
Φ90X110(45X15) |
|
|
| 18 |
Φ70X90(2P) |
38 |
Φ90X140(45X22) |
|
|
| 19 |
Φ70X90(10) |
39 |
Φ95X140(45X22) |
|
|
| 20 |
Φ70X110(35X12) |
40 |
Φ100X110(35X12) |
|
|
NOTES
| 길이 |
적용기계(ton) |
| 70mm |
125 ~ 350t |
| 80mm |
| 90mm |
| 110mm |
350t ~ 500t |
| 140mm |
800t 이상 ~ 3600t |
| 160mm |
| 170mm |
